随着国内外技术交流的日益频繁，许多国外的技术图样和技术信息进入我国企业，但是由于世界各国存在米制和英寸之差，给工作带来了困难和障碍，其中各国在机械上所采用的各种各样的螺纹，就是其中的事例之一，现对国外常用的一些螺纹提供识别和转化的办法。
1 英寸制统一螺纹的识别
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数 系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

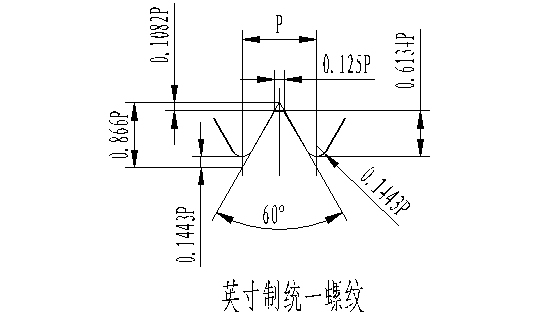

英寸制统一螺纹的牙型见下图。
2 55°圆柱管螺纹的转化
55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。
|
国别 |
中国 |
日本 |
英国 |
法国 |
德国 |
前苏联 |
ISO |
|
代号 |
G |
G、PF |
BSP
BSPP |
G |
R(内螺纹)
K(外螺纹) |
G
TPУБ |
Rp |

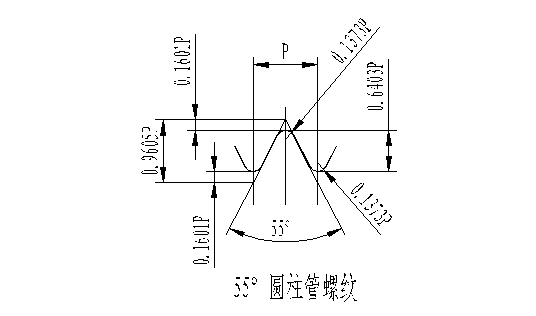

55°圆柱管螺纹的牙型见下图。
3、55°圆锥管螺纹的转化
55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。
|
国别 |
中国 |
英国 |
法国 |
德国 |
日本 |
ISO |
|
|
代号 |
ZG
R(外螺纹) |
BSPT
R(外螺纹)
Rc(内螺纹) |
G(外螺纹)
R(外螺纹) |
R
(外螺纹) |
PT
R |
R(外螺纹)
Rc(内螺纹) |
|

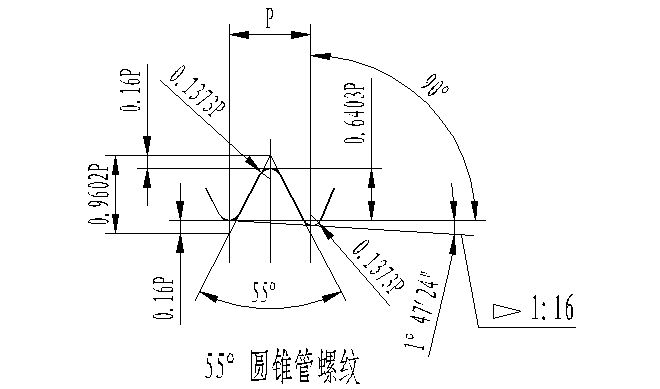

55°圆锥管螺纹的牙型见下图
4 60°圆锥管螺纹的转化
60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。它的代号，我国过去规定为K，后来规定为Z，现在改为NPT。螺纹代号对照表见下表。
|
国别 |
中国 |
美国 |
苏联 |
|
代号 |
Z(旧) NPT(新) |
NPT |
B |

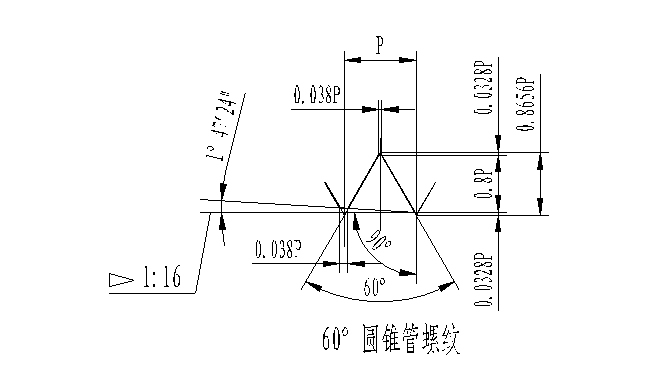

60°圆锥管螺纹的牙型图见下图
5、55°梯形螺纹的转化
梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下表。
|
国别 |
中国 |
ISO |
德国 |
前苏联 |
|
代号 |
T(旧) Tr(新) |
Tr |
Tr |
Tr |

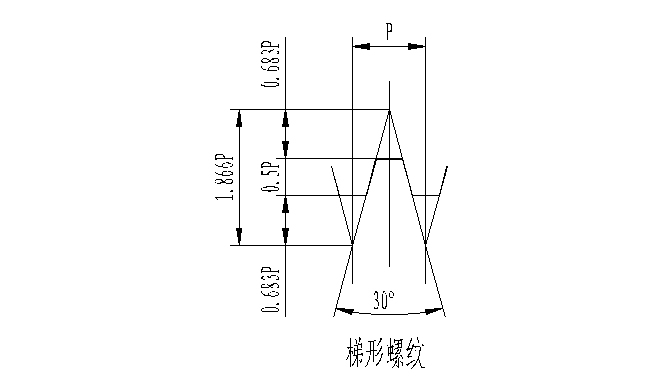

梯形螺纹的牙型见下图。
|
