美标球阀

产品名称：美标法兰球阀

产品型号：Q41

公称尺寸：1/2”-8”

公称压力：150Lb-600Lb

阀体材质：WCB、CF8、CF8M、CF3、CF3M

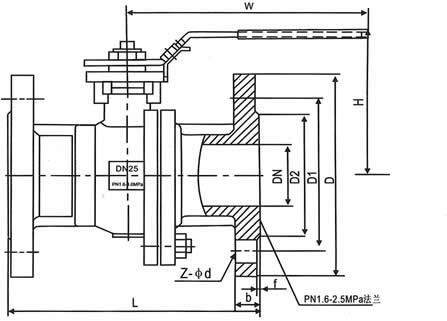

产品性能规范 公称压力(PN) 1.6 2.5 4.0 6.4 壳体试验压力 2.4 3.8 6.0 9.6 密封试验(液) 1.8 2.8 4.4 7.0 密封试验(气) 0.5～0.7 适用介质 C　　　　　　　P 　　　　　　R　　 水、油品、蒸气 　　硝酸类　　　　醋酸类　　　 适用温度 29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(对位聚笨 PPL) 主要零件材料 名称 WCB类 　CF8类 CF3类 CF8M类 CF3M类 阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M 球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M 阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L 阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion 阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L 弹簧   3yc-7/17-49H O形圈 NBR 氟橡胶 螺柱 A193-B7 A193-B8 螺母 A194-2H A194-8 150Lb外形尺寸和连接尺寸 公称通径NPS 单位 L D b D1 C W H mm 1/2" 15 mm 108 89 12 35 60.5 115 72 in 4.25 3.5 0.47 1.38 2.38 4.53 28.3 3/4" 20 mm 117 98 12 43 70 115 76 in 4.61 3.86 0.47 1.69 2.76 4.53 29.9 1" 25 mm 127 108 12 51 79.5 150 92 in 5 4.25 0.47 2 3.13 5.9 3.62 11/2" 40 mm 165 127 14.3 73 98.5 200 123 in 6.5 5 0.56 2.88 3.88 7.87 4.84 2" 50 mm 178 152 15.9 92 120.5 200 132 in 7 6.00 0.625 3.62 4.75 7.87 5.20 21/2" 65 mm 190 178 17.5 105 139.5 320 164 in 7.5 7 0.69 4.12 5.5. 12.6 6.45 3" 80 mm 203 190 19.1 127 152.4 320 173 in 8 7.50 0.75 5 6 12.6 6.8 4" 100 mm 229 229 23.9 157 190.5 450 210 in 9 9 0.94 6.19 7.5 17.72 8.26 6" 150 mm 394 279 26 216 241.5 8000 288 in 15.5 10.98 1.02 8.5 9.50 31.5 1.34 8" 200 mm 457 343 29 270 298.5 1120 374 in 18.00 13.50 1.12 10.62 11.75 44.10 14.72 10" 250 mm 533 406 31 324 362 1420 366 in 20.98 16 1.2 12.75 14.75 55.12 14.40 12" 300 mm 610 483 32 381 432 1420 412 in 24 19 1.26 15 17 55.12 16.22 300Lb外形尺寸和连接尺寸 公称通径NPS 单位 L D b C W H 1/2" 15 mm 140 95 35 66.5 115 72 in 5.51 3.74 1.38 2.62 4.53 28.3 3/4" 20 mm 152 117 43 82.5 115 76 in 5.98 4.61 1.69 3.25 4.53 29.9 1" 25 mm 165 124 51 89 150 92 in 6.5 4.9 2 3.5 5.9 3.62 11/2" 40 mm 190 156 73 114.5 200 123 in 7.5 6.12 2.88 4.51 7.87 4.84 2" 50 mm 216 165 92 127 200 132 in 8.5 6.5 3.62 5 7.87 5.20 21/2" 65 mm 241 190 105 149 320 164 in 9.5 7.5 4.12 5.87 12.6 6.45 3" 80 mm 283 210 127 168.5 320 173 in 11.25 8.25 5 6.62 12.6 6.8 4" 100 mm 305 254 157 200 450 210 in 12 10 6.19 7.88 17.72 8.26 6" 150 mm 403 318 216 270 1120 336 in 15.875 12.5 8.5 10.62 44.10 13.23 8" 200 mm 502 381 270 330 1420 385 in 19.76 15 10.62 12.99 55.12 15.16 10" 250 mm 568 444 324 387.5 1420 370 in 22.36 17.50 12.75 15.25 55.12 14.56
