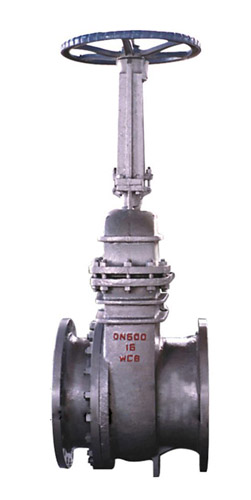

排渣闸阀

型号：	PZ41Y	口径：	DN50-DN500
压力：	1.6MPA-64MPA	材质：

闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

闸阀具有以下优点：

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

PZ41H/X 排渣闸阀

设计与制造标准：

●设计与制造：GB12234　GB2595
●法兰尺寸：GB9113　JB/T79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB13927

安装尺寸及重量：

GB 1.6Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 2.5Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
GB 4.0Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
GB 6.4Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
