球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.
性能规范 |
|
型号 |
公称
压力 |
试验压力MPa |
适用介质 |
工作
温度 |
|
强度(水)
MPa |
密封（水）
空气（MPa） |
低压密封
(MPa) |
| Q45F-16P（R） |
1.6 |
2.4 |
1.8 |
0.6 |
NITRC ACID |
≤150 |
|
硝酸类 |
| Q45F-25P（R） |
2.5 |
3.8 |
2.8 |
0.6 |
NITRC ACID |
≤150 |
|
硝酸类 |
| Q45F-40P（R） |
4.0 |
6.0 |
4.4 |
0.6 |
NITRC ACID |
≤150 |
|
硝酸类 | |
| 主要零件材料 |
|
零件名称 |
材料 |
|
Q45F-16C
-25p
-40R |
Q45F-16C
-25P
-40R |
|
阀体 |
铬镍钛钢 |
铬镍钼钛钢 |
|
球体 |
|
阀杆 |
|
密封圈 |
聚四氟乙烯 |
|
扳手 |
铸钢 | |

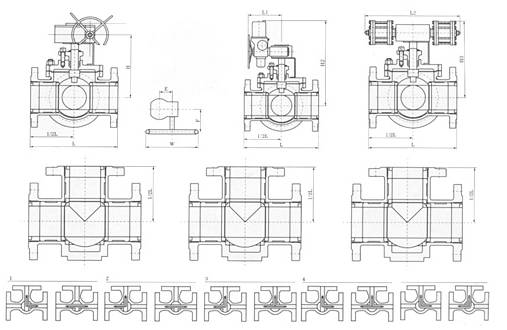

| 主要外形尺寸和连接尺寸(MM) |
|
型号
|
公称通径DN |
尺寸（MM） |
|
L |
D |
D1 |
H |
z-ød |
|
Q44F-16C/P
Q45F-16R/RL |
15 |
140 |
95 |
65 |
103 |
14-4 |
|
20 |
160 |
105 |
75 |
112 |
14-4 |
|
25 |
180 |
115 |
85 |
123 |
14-4 |
|
32 |
200 |
135 |
100 |
144 |
18-4 |
|
40 |
220 |
145 |
110 |
152 |
18-4 |
|
50 |
240 |
160 |
125 |
182 |
18-4 |
|
65 |
260 |
180 |
145 |
193 |
18-4 |
|
80 |
280 |
195 |
160 |
217 |
18-8 |
|
100 |
320 |
215 |
180 |
245 |
18-8 |
|
125 |
360 |
245 |
210 |
282 |
18-8 |
|
150 |
440 |
280 |
240 |
319 |
23-8 |
|
Q44F-25 C/P
Q45F-25 R/RL |
15 |
115 |
95 |
65 |
|
14-4 |
|
20 |
145 |
105 |
75 |
|
14-4 |
|
25 |
160 |
115 |
85 |
|
14-4 |
|
32 |
200 |
135 |
100 |
|
18-4 |
|
40 |
220 |
145 |
110 |
|
18-4 |
|
50 |
240 |
160 |
125 |
|
18-4 |
|
65 |
260 |
180 |
145 |
|
18-8 |
|
80 |
280 |
195 |
160 |
|
18-8 |
|
100 |
320 |
230 |
190 |
|
23-8 |
|
125 |
360 |
270 |
220 |
|
25-8 |
|
150 |
440 |
300 |
250 |
|
25-8 | |
