信号闸阀
-> 消防专用信号弹性座封闸阀
消防专用信号弹性座封闸阀 |
| 型号： |
Z45X |
口径： |
50～400mm |
| 压力： |
1.0～2.5MPa |
材质： |
铸钢、铸铁、不锈钢 |
一、产品概述
| 信号闸阀、信号蝶阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低。则需用附开度指示闸阀。 |
二、主要零部件材料
|
零件名称 |
材质 |
|
传动帽 |
球墨铸铁、铸钢 |
|
手轮 |
可锻铸铁 |
|
防尘罩 |
塑料 |
|
密封圈 |
丁腈橡胶、三元乙丙 |
|
止推轴承 |
锡青铜 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
螺栓 |
碳钢、不锈钢 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
铜螺母 |
锡青铜 |
|
阀杆 |
不锈钢 |
|
阀瓣 |
球墨铸铁+三元乙丙或丁腈橡胶 |
三、主要技术参数
公称压力：1.0～2.5MPa
公称通经：50～400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T 17241.6 GB9113
试验标准：GB13927 AP1598

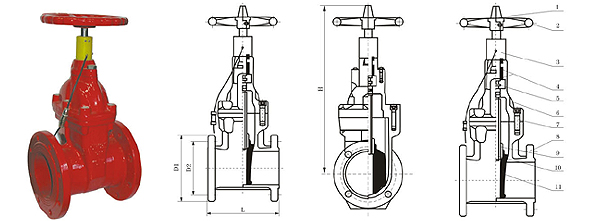

四、消防专用信号弹性座封闸阀主要连接外型尺寸 单位：mm
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
370 |
408 |
452 |
510 |
566 |
630 |
765 |
927 |
1048 |
1110 |
1320 | |
|
|
 |
|
 |
|
