气动不锈钢球阀
-> 气动不锈钢球阀
气动不锈钢球阀 |
| 型号： |
Q611F |
口径： |
DN15-50 |
| 压力： |
0.4～0.7Mpa |
材质： |
304、304L、316、316L |
球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.

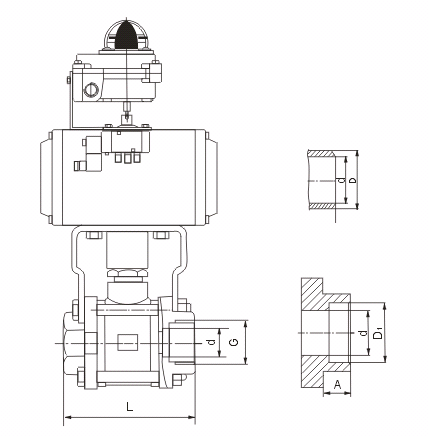

一、主要外形和连接尺寸 单位（mm）
|
Q611F-16,25,40,64 |
|
通径DN |
d |
G |
L |
H |
W |
|
mm |
In |
|
8 |
1/4″ |
8 |
G1/4″ |
65 |
140 |
104 |
|
10 |
3/8″ |
10 |
G3/8 |
65 |
140 |
104 |
|
15 |
1/2″ |
15 |
G1/2 |
72 |
150 |
140 |
|
20 |
3/4 |
18 |
G3/4″ |
85 |
155 |
140 |
|
25 |
1″ |
24 |
G1″ |
91 |
165 |
140 |
|
32 |
1 1/2″ |
30 |
G1 1/4″ |
110 |
180 |
164 |
|
40 |
1 1/2″ |
38 |
G1 1/2″ |
122 |
190 |
164 |
|
50 |
2″ |
48 |
G2″ |
145 |
210 |
190 |
|
Q621F-16,25,40,64 |
|
通径DN |
d |
G |
L2 |
H |
W |
|
mm |
In |
|
8 |
1/4″ |
8 |
14 |
120 |
140 |
104 |
|
10 |
3/8″ |
10 |
18 |
130 |
140 |
104 |
|
15 |
1/2″ |
15 |
22 |
140 |
150 |
140 |
|
20 |
3/4 |
18 |
28 |
160 |
155 |
140 |
|
25 |
1″ |
24 |
34 |
180 |
165 |
140 |
|
32 |
1 1/2″ |
30 |
42 |
200 |
180 |
164 |
|
40 |
1 1/2″ |
38 |
48 |
218 |
190 |
164 |
|
50 |
2″ |
48 |
60 |
235 |
210 |
190 |
|
Q661F-16,25,40,64 |
|
通径DN |
d |
G |
L1 |
H |
W |
|
mm |
In |
|
8 |
1/4″ |
8 |
14.3 |
65 |
140 |
104 |
|
10 |
3/8″ |
10 |
18 |
65 |
140 |
104 |
|
15 |
1/2″ |
15 |
22 |
72 |
150 |
140 |
|
20 |
3/4 |
18 |
28 |
85 |
155 |
140 |
|
25 |
1″ |
24 |
34.5 |
91 |
165 |
140 |
|
32 |
1 1/2″ |
30 |
43.5 |
110 |
180 |
164 |
|
40 |
1 1/2″ |
38 |
49.5 |
122 |
190 |
164 |
|
50 |
2″ |
48 |
62 |
145 |
210 |
190 |
|
Q681F-16 |
|
通径DN |
d |
G |
L3 |
H |
W |
|
mm |
In |
|
15 |
1/2″ |
15 |
34 |
108 |
150 |
140 |
|
20 |
3/4 |
18 |
50.5 |
118 |
155 |
140 |
|
25 |
1″ |
24 |
50.5 |
127 |
165 |
140 |
|
32 |
1 1/2″ |
30 |
50.5 |
146 |
180 |
164 |
|
40 |
1 1/2″ |
38 |
50.5 |
159 |
190 |
164 |
|
50 |
2″ |
48 |
64 |
191 |
210 |
190 | |
|
|
 |
|
 |
|
